ORLITA MF 液压隔膜计量泵

单头泵流量：0 – 9,200 l/h，400 – 30 bar

ORLITA MF 液压隔膜计量泵即使在高压下也能保证可靠的流量，采用模块化结构，因此也可以进行灵活应用。得益于模块化原理，即使输送流量非常高，这款泵也能适应您的要求。

即便在压力较高的条件下仍可确保可靠的计量流量

ORLITA MF 液压隔膜计量泵（MFS 35 至 MFS 1400）的冲程长度为 20 到 60 mm，可覆盖 400 - 30 bar 下 0 至 9,200 l/h 的流量。众多型号的驱动装置（包括适用于通过 ATEX 认证的爆炸危险区域 1 或区域 2）可供选择。ORLITA MF 产品系列的设计符合 API 675 标准。凭借模块化结构可以任意组合传动机构、驱动装置和泵头，从而确保泵在不同的工作压力条件下具备足够的能力处理不同的输送量和介质。

使用者的益處

很高的可靠性：

• 集成有膜帽破裂警告的 PTFE 双层膜帽确保了低磨损的精确运行（即便在较高的压力条件下）
• 介质腔体与液压部件之间密封隔离
• 集成的液压溢流阀以及自动工作的液压腔排气阀
• 无磨损、无阀、被动抗气蚀的液压泄露保障了最优的计量精度。
• 锥形阀用作吸入阀或压力阀，低磨损，有效自动清洗，低压力损失 (NPSHR)

高灵活性：

• 模块化结构扩展了应用领域。由此可以在多泵系统中合并最多至 6 个计量装置（可具备不同的输送流量）。单个泵的驱动装置安装不受位置限制（立式或卧式）。

應用範圍

以下列表是该产品基本适合的应用的一般代表。请与您的个人联系人联系，讨论该产品在您个人应用中的使用。

• 石油天然气生产（陆地/海上）
• 炼油厂
• 化学/石油化学
• 制药、化妆品
• 食品生产
• 包装工业（灌装泵）

技術詳細資訊

ORLITA MF、MH、PS、DR 的控制

驱动控制装置 由带伺服电机的伺服驱动装置和通过标准信号调节冲程长度的内置随动调节器构成。标准电流输入端 0/4 – 20 mA，对应于冲程长度 0 – 100 %，冲程长度的机械位置显示，远程显示对应的 0/4 – 20 mA 实际值输出端。部分驱动控制装置也可借助总线系统运行，例如 HART、PROFIBUS®、Fieldbus Foundation......

集成有变频器的可调节转速的电机

电源，单相 230 V，50/60 Hz（最大 3 kW）。可通过 0/4 – 20 mA 从外部控制。

接线盒盖集成了以下功能：

• 启动/停止开关
• 手动/外部模式转换开关
• 用于手动模式转速控制的电位计

配备变频器的转速控制装置

变频器安装在 IP 55 保护外壳内，集成有控制单元和主开关，适用于最大 0.37/0.75 kW 的电机功率。

可通过 0/4 – 20 mA 或 0 – 10 V 从外部进行控制，对应 0 – 50 (60) Hz 的输出频率。

集成的控制单元，具备多样化功能，如外部控制/内部控制切换、通过箭头键针对内部控制指定频率、多语种屏幕上的故障信息等，以及电机的温度监控（热敏电阻保护）。

全套转速控制装置由变频器和转速可调节的电机构成。

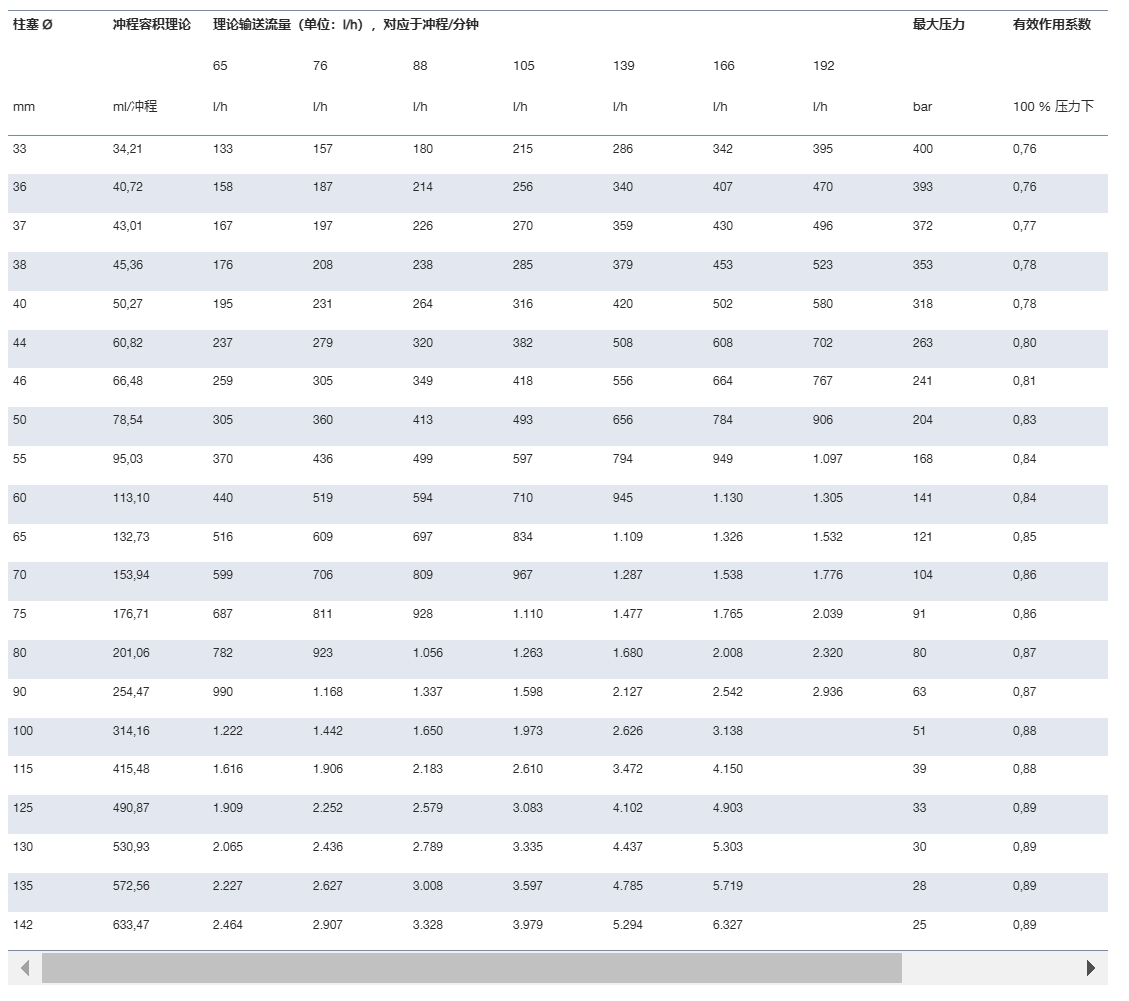

ORLITA MfS 35 单头泵 50 Hz 的技术数据

阀门类型：DN 6 以下为单球阀或双球阀，DN 10 以上为锥形阀

提示

所有性能数据均适用于 50 Hz。使用 60 Hz 电机时，性能则相应更高。

我们的产品组合的简要描述。可根据需要提供其它型号。

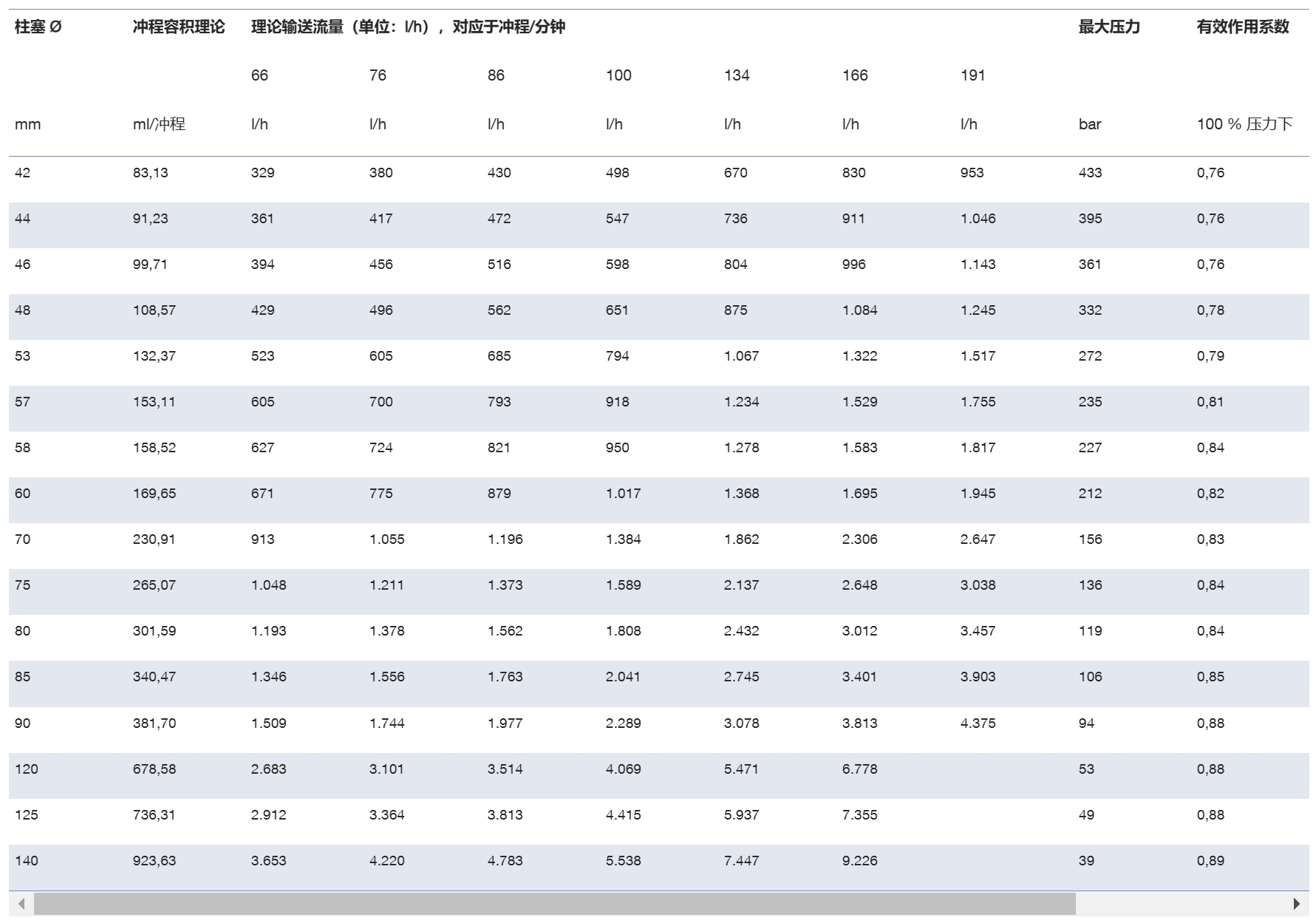

ORLITA MfS 600 单头泵 50 Hz 的技术数据

阀门类型：可为锥形阀或平板阀

提示

所有性能数据均适用于 50 Hz。使用 60 Hz 电机时，性能则相应更高。

我们的产品组合的简要描述。可根据需要提供其它型号。

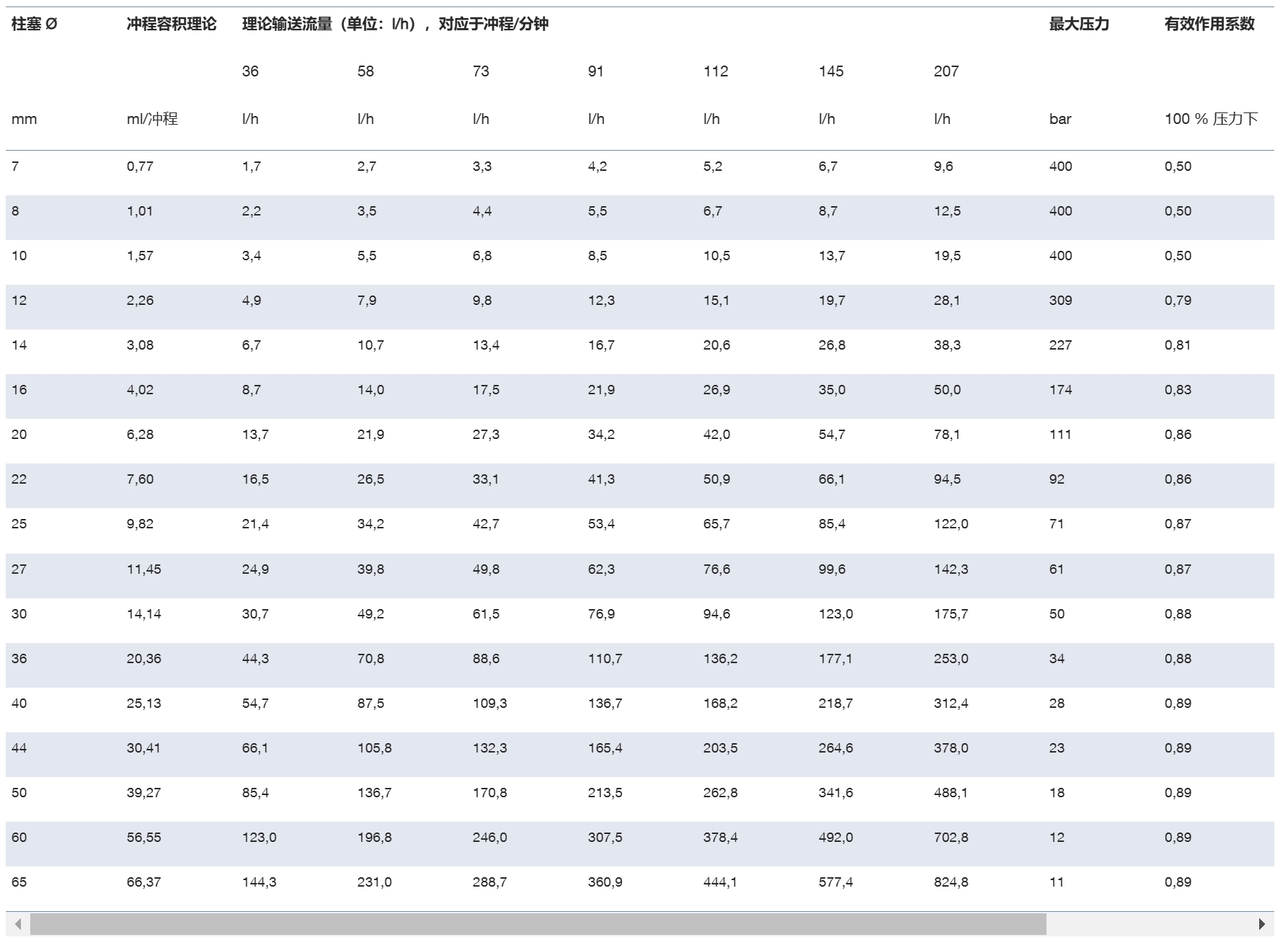

ORLITA MfS 1400 单头泵 50 Hz 的技术数据

阀门类型：锥形阀

提示

所有性能数据均适用于 50 Hz。使用 60 Hz 电机时，性能则相应更高。

我们的产品组合的简要描述。可根据需要提供其它型号。
