一、定位器介绍

Samson 3730定位器防护等级IP66，可选本安型，可带HART协议，使用温度-20~80℃,对于双作用的执行器，必须要使用反向气动放大器

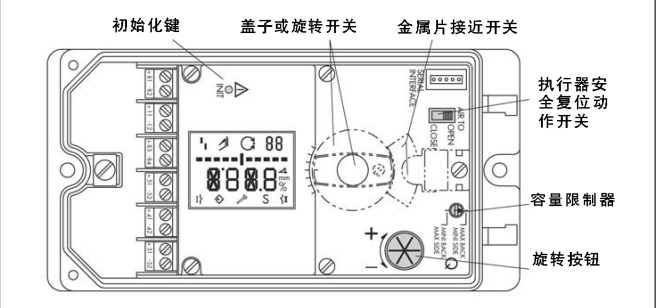

定位器主要使用旋转按钮操作，通过转动按钮来选择参数，按压按钮来确认

执行器安全动作复位开关:ATO、ATC  分以下三种情况 “弹簧关闭阀”：开关位置 AIR TO OPEN;“弹簧开启阀”：开关位置 AIR TO CLOSE; 对于接合了反向放大器的定位器：开关位置 AIR TO OPEN

容量限制器用于让供气适配不同尺寸执行器，根据空气在执行器中是如何接的，有两个固定设定可用：1、对于执行器小于240cm² 且侧面信号压力连接的（3271-5型），选MIN SIDE   2、信号压力连接在背面的（3277-5型）选择MIN BACK   3、对于较大的执行器，选择 MAX SIDE 用于侧面连接，和 MAX BACK 用于背面连接

初始化键是调试过程最后一步，设定完参数后，用一字起按压开启自动调试

二、定位器调试说明

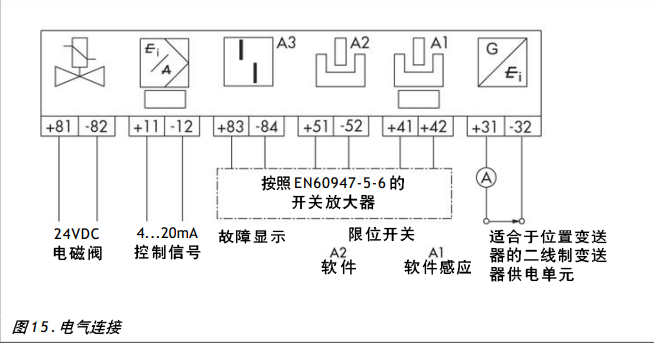

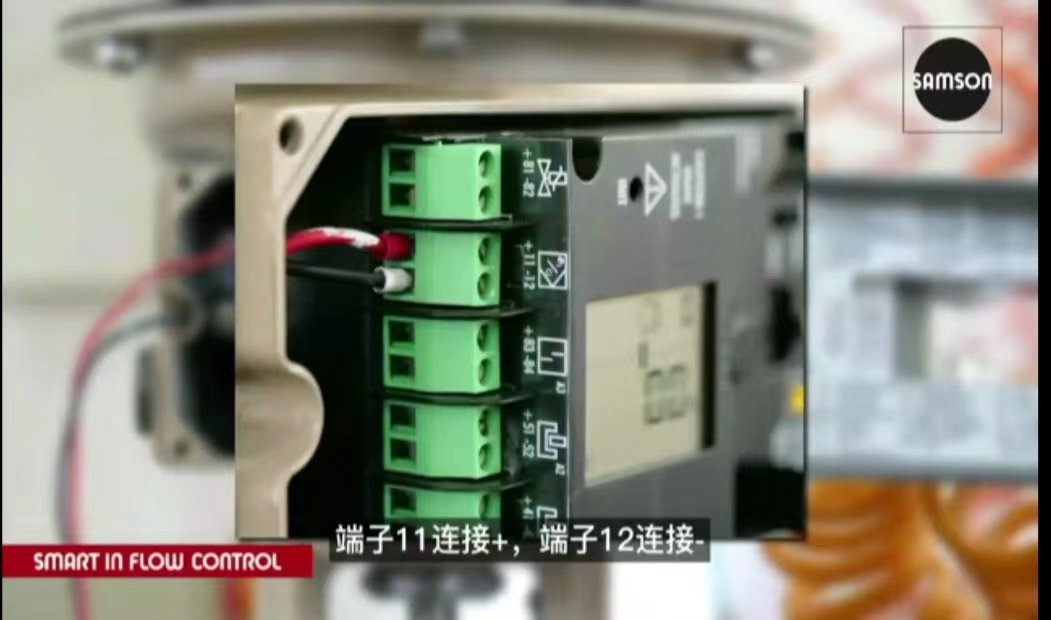

1、接入仪表风及电信号，端子11接+，端子12接-

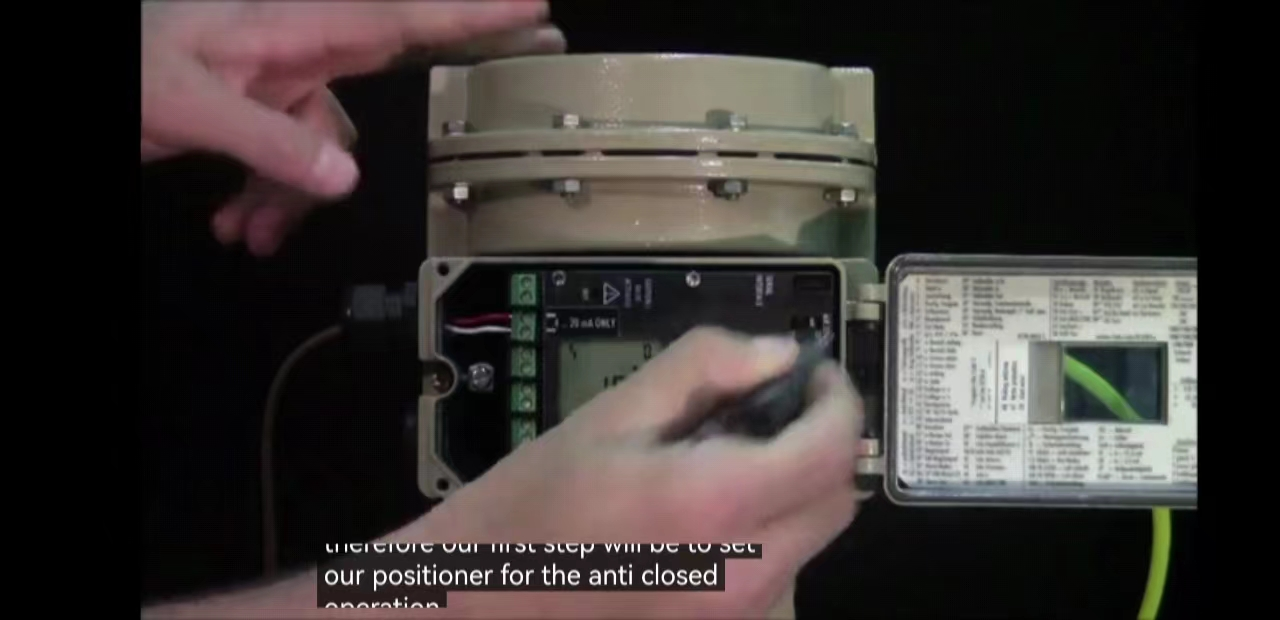

2、通过执行器安全动作复位开关确定阀门的动作方式，ATO 或ATC

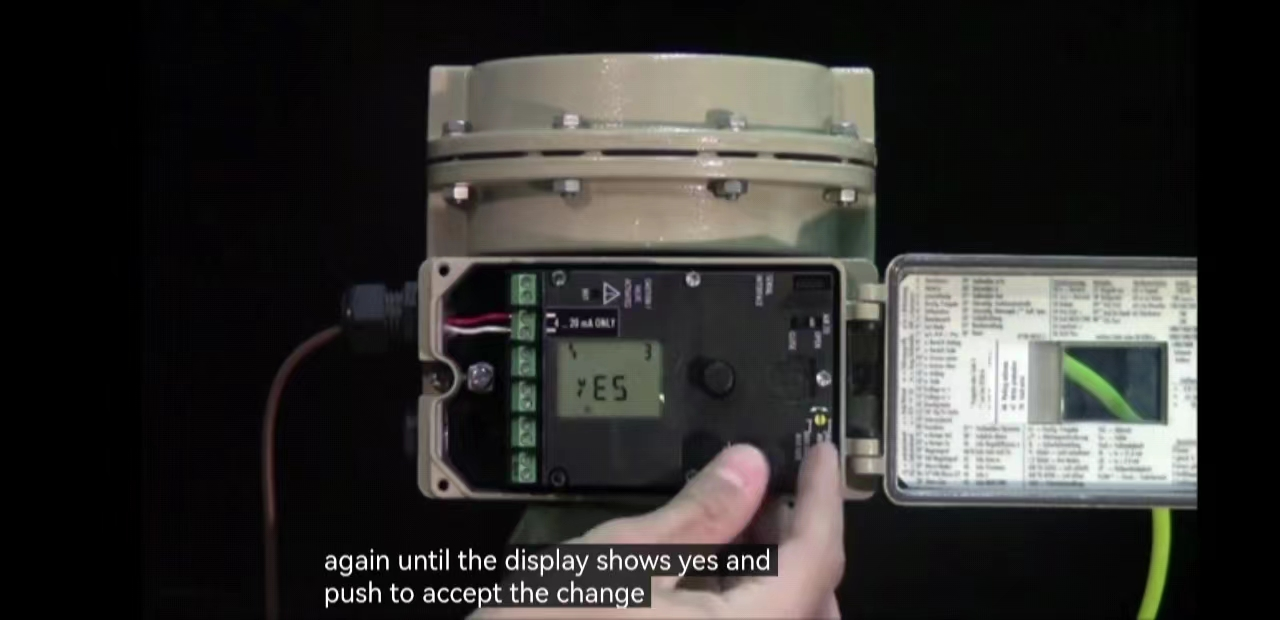

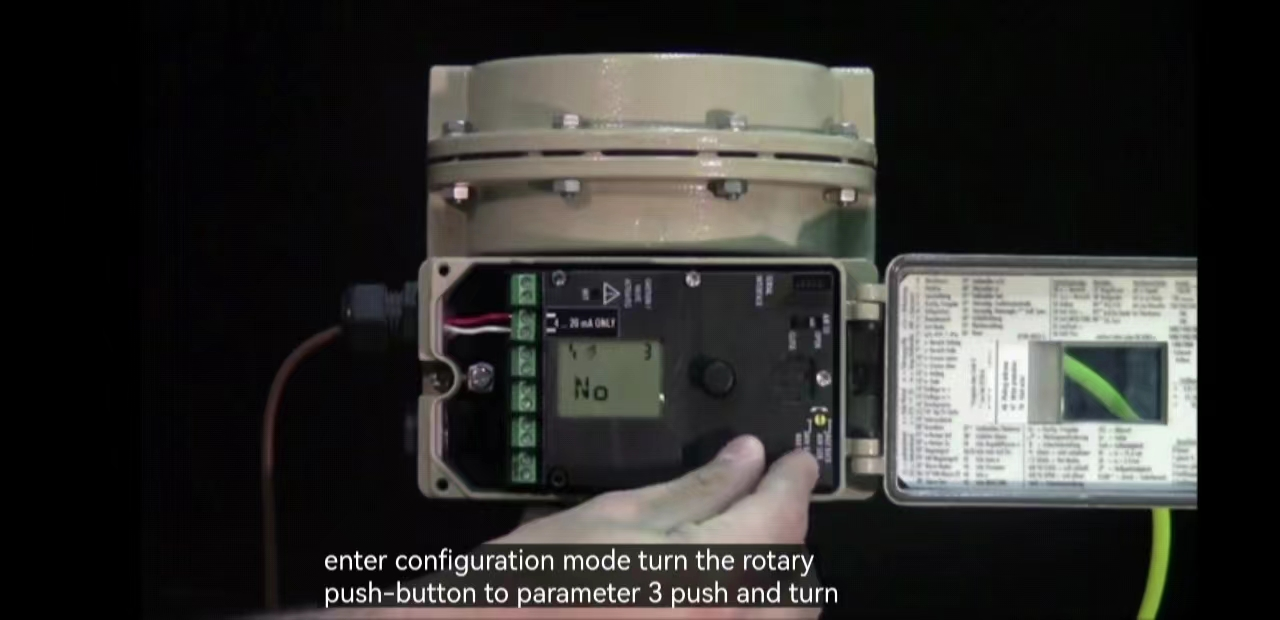

3、旋转旋钮到 CODE 3,按压进入后旋转到 YES,按压确认（在设定各种代码之前，必须将参数3设为ON，要取消刚输入的某一代码，拧动按钮直至ESC在显示板上出现并按压旋转按钮确认）

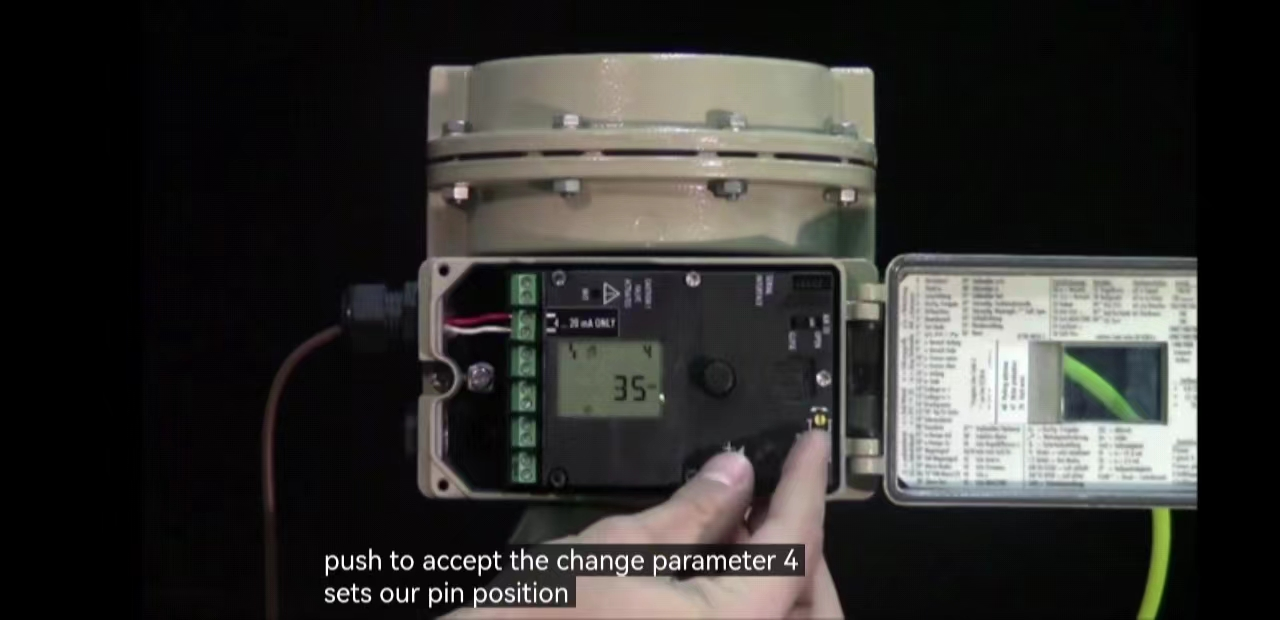

4、旋钮旋到 CODE 4 按压进入，步骤4 用来确定阀门销钉的位置，数值可以从反馈杆上看到，根据实际情况按压旋钮确认

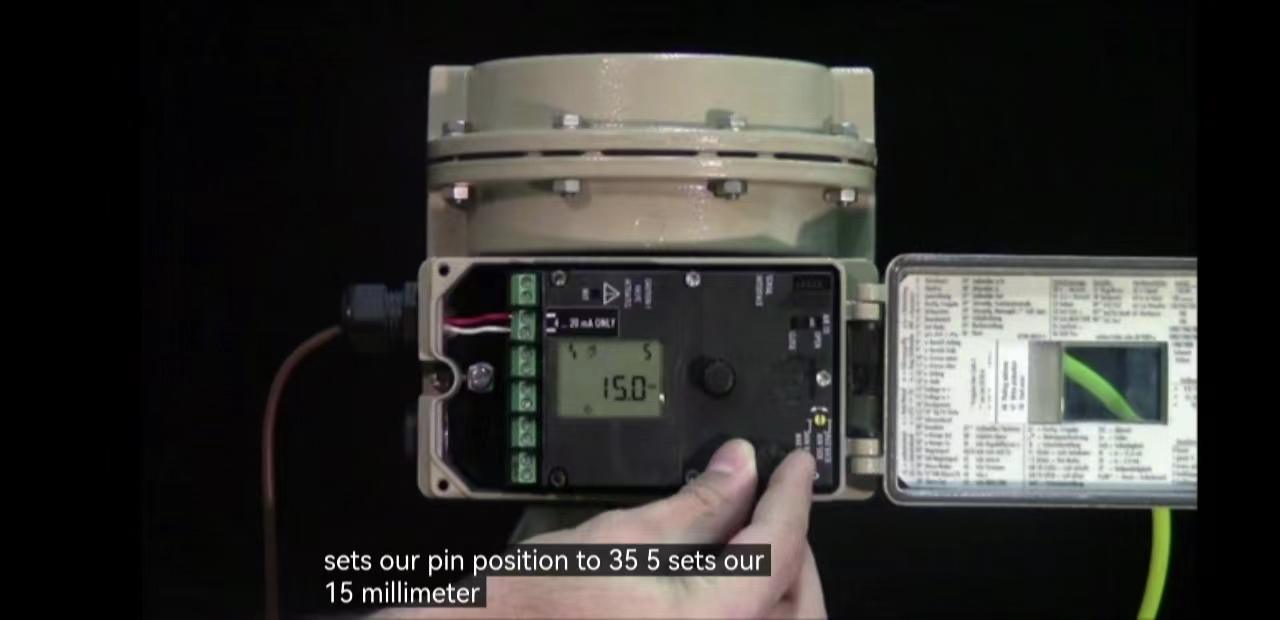

5、旋转旋钮到 CODE 5 按压进入，步骤5用来确定阀门的行程（角度），根据实际情况按压旋钮确认

6、旋钮旋到 CODE 6 按压进入，一般选择 NOM（NOM的意思是按照输入的阀门行程初始化定位器），按压旋钮确认

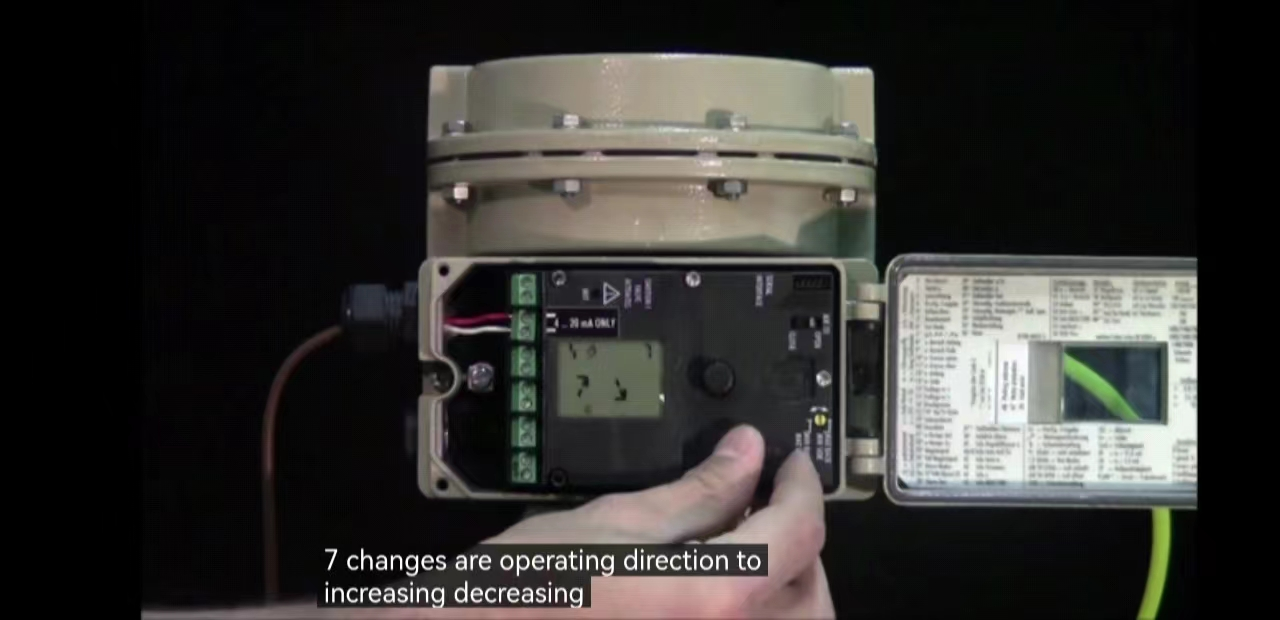

7、旋钮旋到 CODE 7 按压进入，步骤7用来调整输入信号和阀位之间的关系

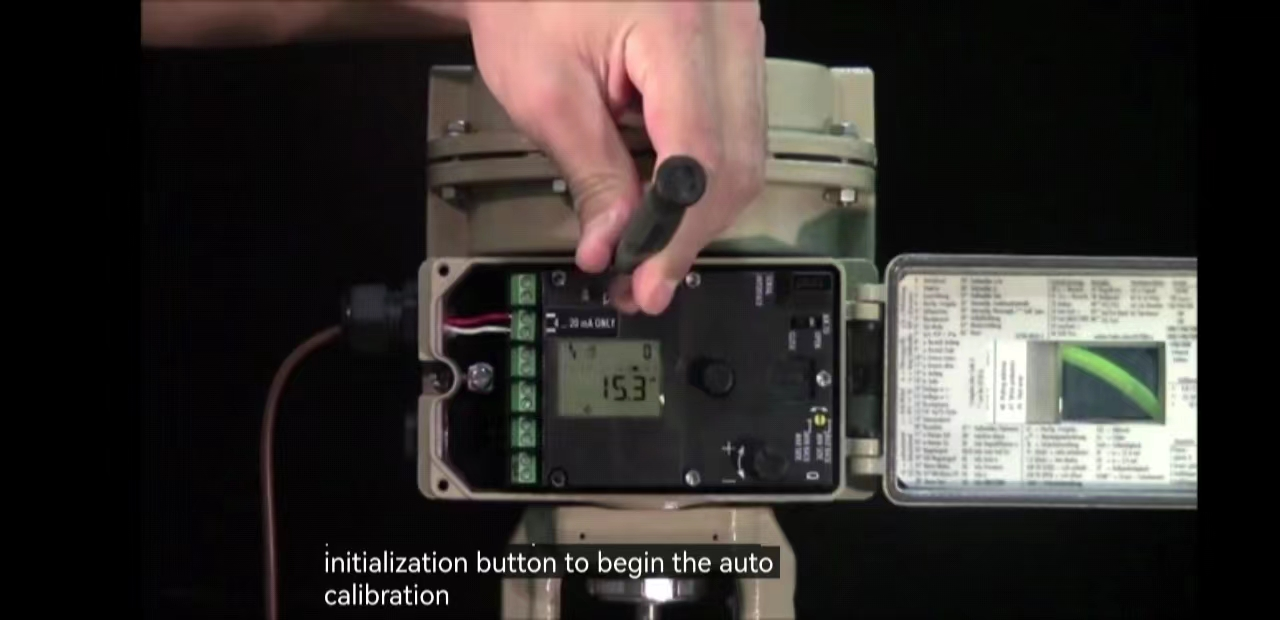

8、设定完参数，按压初始化按钮，定位器开始调试

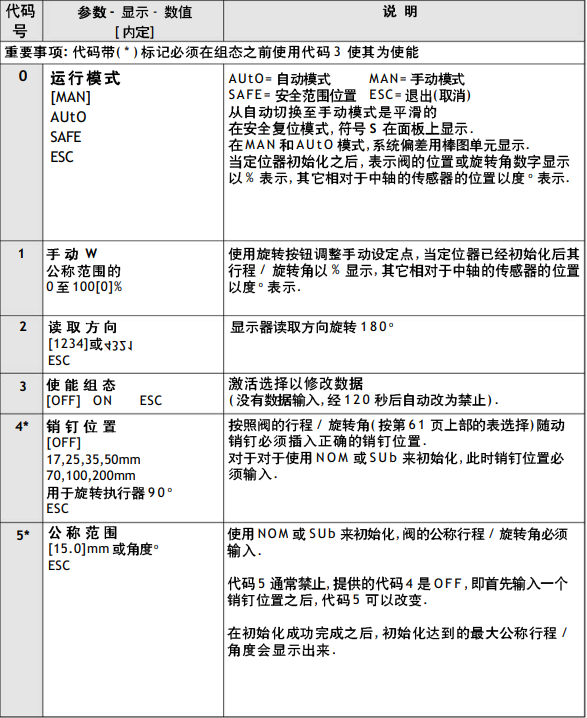

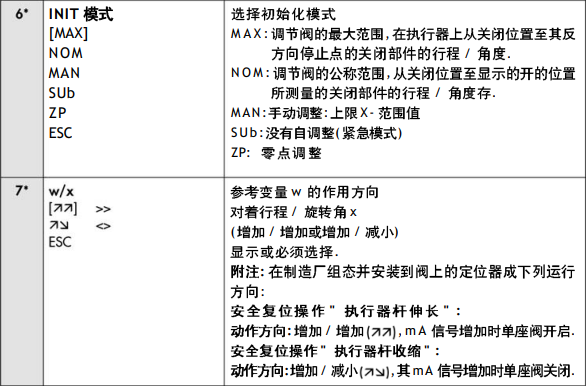

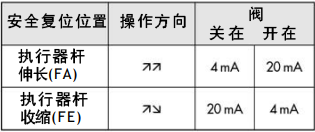

附调试部分代码表及含义
