一、定位器介绍

        福斯Logix 3800定位器采用坚固的模块化设计，具有非接触式位置反馈，防爆等级可选隔爆型，本安型，使用温度范围-55℃~85℃（低于-20℃或高于70℃可能造成显示屏读数不灵敏），适用 HART 或者FF总线操作。

二、定位器调试说明

        福斯定位器 Logix 3800定位器可以在不借助工具的情况下，进行定位器调试，参数设置及阀门响应设置。

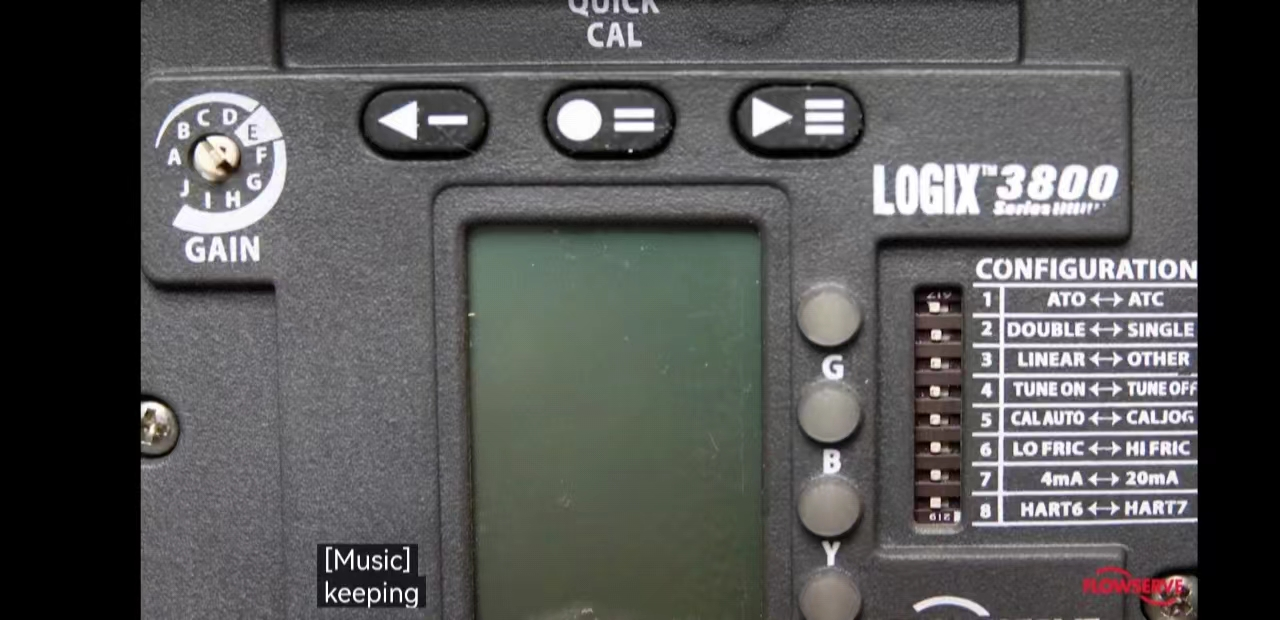

1、对定位器进行参数设定

第一栏参数是确定 阀门动作方式。为气开阀(ATO)还是气关阀(ATC)。如果是气开阀，则将第一栏白色按钮推向左边

第二栏参数确定执行器的形式，是双作用(DOUBLE) 还是单作用(SINGLE)

第三栏参数确定定位器的特征曲线，是线性(LINEAR)还是非线性(OTHER)。对于绝大多数阀门，选择线性即可。

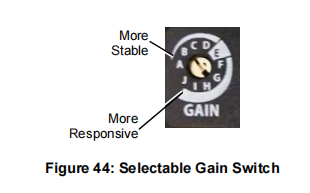

第四栏参数确定是否开启自动调谐功能，通常选择开启(TUNE ON)，即阀门在调试过程中自动调整阀门的响应与定位器准确度匹配，选择不开启(TUNE OFF)则需手动调整 GAIN 按钮参数，通常选用"E"，参数由“F”到"J"调整，阀门响应更快，参数由“D”到“A”调整，阀门响应更平缓

第五栏参数选择自动调整(CAL AUTO)或手动调整（CAL JOG），手动调整（CAL JOG）只能调整阀门的行程，如需调整阀门的零点需借助其他辅助设备

第六栏参数选择阀门的摩擦力，如果阀门填料为石墨填料等高摩擦系数的填料，选高摩擦（HI FRIC），如果阀门填料为聚四氟乙烯等低摩擦系数的填料，选低摩擦（LO  FRIC）

第七栏参数为阀门关闭时所对应信号值，是4mA 还是20mA。对于气开阀，选择左侧的4mA,对于气关阀，选择右侧的20mA

第八栏根据实际选择是 HART 6 还是 HART 7

2、当基础参数设定好后，按住中间的快速调试按钮至少3秒钟，可以进行快速调试，阀门在调试过程中，阀杆会上下动作两次

3、调试完成后，第1个绿色指示灯会闪烁4次，之后保持闪烁表明调试成功；

如果第3个黄色指示灯闪烁，则表明还需进一步调试

三、定位器如何手动调整阀门量程

1、将DIP 5 中的参数设为 CAL JOG

2、按住中间的快速调试按钮大约3秒钟，定位器会自动找阀门的零点

3、当LED指示灯开始 黄-红-黄-绿 依次闪烁时，开始进行手动调整，通过快速调速旁两按键使阀门调至100%的位置，接着按快速调试按钮调试继续

4、当指示灯绿灯闪烁时表明调试完成，CAL JOG 只允许用户调整阀门量程，如需调整零点，需借助手操器或者 Valve Sight DTM
