第一章概况

1.1.AVPl00的简介

        AVPl00是智能型阀门定位器，能连接到调节器的4-20mA输出回路上，所有调整有电子模块完成，输入信号和调节阀开度之间的关系可任意设置，能容易设置分程和其它特殊的应用。AVPl00型采用二线制4-20mA标准信号，可直接安装于现有的控制系统中。

1.2.通讯

        AVP有两种通信方式，即：按AVP内按钮和通过SFC手操器。

手动通讯：

        手动通讯能实现自整定，行程校正，如调节阀特性检测、零位/满度的调整。

用SFC手操器通讯：

        Yamatake SFC160／260型智能通信器除具有手动通讯的功能外，还能用子SVP的全部参数组态、校整、SVP的维护。具体通信功能洋见SFC操作手册。

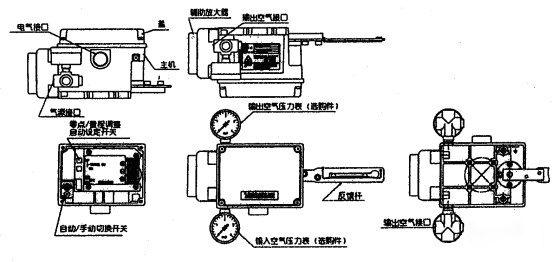

1.3.AVP的结构外形图

1.4.AVP主要部件名称和功能

第二章安装

2.1.AVPl00的安装

        AVPl00智能定位器适用于直行程和角行程的执行机构，重量约1．7kg。安装方式与普通定位器相同。

注意！

．装配AVP100时要注意，避免影响安全。

．不要损坏丝口，如后盖螺纹和其它螺纹。

．根据执行机构的尺寸和形式，AVP的选型中已配置了安装板的形式。如执行机构是特殊形式，AVP也有合适的安装支架，执行机构的校正设置已编入了AVP的程序中。通过自整定，就能校正AVP。

安装步骤：

1>先用两只内六角螺钉把安装板固定在AVP上，拧紧螺钉，并把定位器固定到调节阀执行机构上。

2>把执行机构上的反馈销穿进定位器反馈杆开孔内。

3>反馈杆与反馈销成90°。

4>反馈杆与AVP本体用两只六角螺栓固定。保证反馈杆旋转角最大为±20°，如超过角度，AVP将不能正常工作。

5>在大执行机构上使用延长形反馈杆。

6>连接气源管，下端为进气口，上端为输出气源口（与执行机构膜头相连)。接好气源后再将定位器内的手／自动切换螺钉用螺丝刀向左旋转至水平位，切换至手动。

7>调节过滤减压阀，使阀门开度到50％，调节反馈销位置，使反馈杆成水平(阀开度为50％)，固定反馈销（这一步主要确保供气与反馈杆初始位置的对应关系），切换手／自动螺钉于自动位置。

8>在直行程的执行机构上，旋转角度为±20°；如超过角度，需延长反馈杆。

2.2.双气缸（无弹簧）双作用AVP的安装

安装步骤：

1>安装双作用放大器于AVP的输出口

2>输入气源至双作用放大器“SUP”口。

3>双作用放大器的“OUT1”与执行机构的主气缸相连。

4>双作用放大器的“OUT2”与执行机构的副气缸相连。

注意！手／自动切换开关在双作用智能定位器不起作用

2.3.电缆接线

        电缆接线为二线制，使用AVP二个(内部和外部)接地中的一个接地

2.4.控制信号

        AVP的输入信号是4-20mADC（极限值3.85-24mA）。

        信号电缆：为了防止外部干扰信号，建设采用屏蔽电缆，电缆的最大长度为1280米。控制电缆与动力电缆分开敷设。

第三章操作

3.1.自整定

        自整定是一种特定程序，可完成智能定位器的多种功能。AVP智能定位器安装完成后，必需进行自整定，自整定开始时阀门会自动开关，因此在自整定前必须检查工况条件，确保阀门开关不影响工艺和人身伤害，自整定有两种方式，即：

1>用AVP内部的自整定开关(“UP”按钮)

2>用SFC(7.5以上版本)手操器。

自整定后，被自动识别的参数有：

零位和满度；

执行机构的作用方式；

输入信号的上、下限：若执行机构是反作用LRV=4mA  URV=20mA；

    　　　　　　　　   若执行机构是正作用LRV=20mA URV=4mA；

执行机构的尺寸；

执行机构的摩擦系数等。

        自整定后，如零位和量程未满足要求，则需手动调整零位和满度，该调整量是自整定默认行程的10％，经调整后，定位器自动存储调整后的行程。零位与满度的调整相互不影响。

内部开关的自整定

操作步骤：

1>调节过滤减压阀气源至执行机构的额定值，输入18mA±１mA的信号到AVP。

2>按“UP”键，保持约3秒钟，直至阀门动作，自整定开始，松开按钮。

3>阀门自动进行全开—全关来回二次，然后在大约50％开度处稍作停留，最终停留在对应输入信号(18mA)的开度位置。整个过程大约3分钟。

4>改变输入信号后，核对阀开度，自整定完成。

5>当自整定在进行时，若输入信号低于4mA，自整定中断，必须重新自整定。自整定完成后，保持输入信号4mA以上至少30秒，才能把自整定参数自动保存在AVP中。

6>在自整定期间，若连接SFC手操器(注意正负极)于AVP上，按SFC手操器上的ID键，就能在SFC的液晶屏上显示自整定参数。

3.2.零位－满度调整

        AVP具有手动零位－满度调整功能。

        当无SFC手操器时或在防爆现场不能使用手操器时，该功能是非常有效的。

调整方法：

按“UP”键，反馈杆向上(阀杆向上)。

按“DOWN”键，反馈杆向下(阀杆向下)。

零位调整；

输入4mA信号，检查零点，若有偏差，按“UP”或“DOWN”键，使零点到合适位置(按“UP”键，阀芯向上移动；按“DOWN”键；阀芯向下移动，零位与量程的调整相互不影响)。

满度调整：

输入20mA信号，检查满度，若有偏差，按“UP”或“DOWN”键，使满度到合适位置（按“UP”键，阀芯向上移动；按“DOWN”键；阀芯向下移动)。

阀开度确认：

分别输入4mA﹑8mA、12mA、16mA﹑20mA检查阀开度，若有偏差或阀门振荡，再进行一次自整定，就能完成整个过程的调试。

注意！

在以下情况下，常规自整定将无法执行，需用SPC手操器进行自整定：

1)阀门的执行机构小于山武公司的HAl执行机构(膜头容量<850cm3)

2)阀门的行程小于14.3mm。

第四章 故障及排除

        AVP是一个精密仪器，能安装于不同型号的调节阀．它不像气动薄膜调节阀，内有能精确设置和校正的电子组件和机械部件，调整和设置简便．在操作AVP时，轻故障提示不影响正常操作，通过SFC手操器能找到故障原因，但严重故障出现时，若继续使用会损坏智能定位器．同时，阀门将回到安全状态的位置．通过SFC手操器能找到严重故障原因．

基本故障排除方法

AVP无输出（无输出气源）

  1>用手操器检查AVP内部各参数《自整定参数》

  2>检查AVP反馈杆的角度是否超过20°，若超过，则需延长反馈杆长度。

  3>检查气源是否泄漏。

  4>检查电流信号。

调节阀异常（有气源，但阀门不动作）

1>切换A／M于手动，调节气源(用过滤减压阀)使阀门全开到全关，观察阀门的动作是否灵活，若不灵活，可能阀门填料摩擦系数大，用SFC重新设置摩擦系数，从中等改成重度，若故障还存在，则更改执行机构尺寸。

2>检查AVP内部各参数(自整定参数)

3>检查反馈杆角度。

4>检查零位和满度调整是否合适。

5>检查EPM驱动信号是否在50±25％范围内。
